產品概述

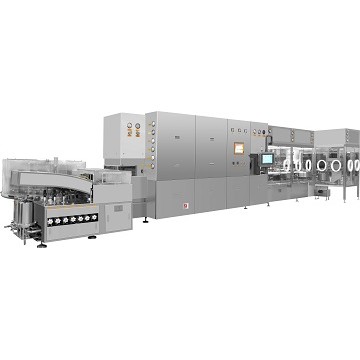

GLX2-25 型西林瓶液體洗烘灌裝加塞聯動線由 QCL 系列立式超聲波洗瓶機， ASMR隧道式熱風循環滅菌烘箱，KGF系列型西林瓶液體灌裝加塞機組成，也可單機使用。使用于2-25ml規格的西林瓶水針的生產。能完成噴淋注水、超聲波粗洗、瓶外壁水沖洗、瓶?jī)?nèi)壁連續二次循環水沖洗、一次吹氣、一次新鮮水沖洗、連續二次吹氣、瓶外壁吹氣、預熱、烘干滅菌去熱原、冷卻、前充氣、灌裝、后充氣、加塞等二十多道工序。
性能特點
◆洗瓶機采用機械手夾瓶，適用多種規格的西林瓶；
◆洗瓶采用水氣噴針往復跟蹤插入方式，清洗效果好，節約能源。并設有針架防抖動裝置，提高噴針插入瓶子的準確度，減少斷針現象發生；
◆洗瓶整個水氣管路、噴針完全獨立分開，避免了交叉污染，符合GMP規范要求；
◆洗瓶機出瓶螺桿前加裝緩沖塊，有保護螺桿，減少碎瓶作用；
◆洗瓶機出瓶采用整體進口同步帶，連接撥瓶塊輸送安瓿，運行穩定可靠；
◆烘箱采用熱風循環加熱，溫度均勻，節能；
◆烘箱設有防突然斷電保護功能，運行安全；
◆烘箱可配循環水冷裝置，不損耗房間風量，減少房間的壓差不平衡的風險，降溫效果好；
◆烘箱可配壓差自動平衡調節系統，減少房間和烘箱的壓差不平衡造成的高溫段偏移，灌裝間洗烘間溫度升高等一系列的問題；
◆烘箱設有DOP檢測接口(包括風壓，風速，塵埃粒子檢測口)；
◆烘箱冷卻段可帶滅菌功能(FDA特選)；
◆烘箱網帶可帶超聲波及CIP在線清洗系統；
◆烘箱內腔可進行全方位、多角度高壓水沖洗；
◆灌裝機采用水平同步帶的運瓶模式，具有高速度，而且分瓶準確，更換規格件方便；
◆瓶子底部所在的運輸平面和工作臺面有一定的距離，有利于百級層風流的通過，防止產生亂流污染藥液；
◆灌裝機加塞部分，采用水平送塞，以及水平圓盤吸塞，具備觀察方便，上料方便，送塞高速的特性；
◆灌裝機可配陶瓷泵、不銹鋼泵、蠕動泵；
◆灌裝機無瓶止灌，無瓶不加塞功能；
◆灌裝機可選配伺服灌裝形式(臺達、三菱、施耐德)。
整線采用PLC總控制、變頻器、觸摸屏控制技術，運行穩定可靠；觸摸屏可顯示各單機的運行動態，各控制點的水壓、氣壓、風壓、溫度等顯示，各開關狀態和故障顯示，故障自我診斷和故障分析及排除方法，使整個生產過程達到自動化控制，聯線具有三機自控平衡裝置，保證生產均衡可靠。
根據客戶的需要，還可供選配：
◆西門子、施耐德、三菱、臺達等品牌控制系統；
◆水、氣壓力、水溫及超聲波強度、塵埃粒子、風速在線檢測、報警、記錄、打印系統；
◆ORABS、CRABS、無菌隔離器系統。
技術參數
| 產品型號 | QCL60+ASMR620/35 +KGF4 |
QCL60+ASMR620/43 +KGF6 |
QCL60+ASMR620/43 +KGF8 |
QCL80+ASMR620/48 +KGF10 |
QCL120+ASMR800/55 +KGF12 |
QCL120+ASMR1250/60 +KGF20 |
QCL80*2+ASMR1250/60 +KGF12*2 |
|---|---|---|---|---|---|---|---|
| 適用規格 | 2-25(國際西林瓶) | 2-25(國際西林瓶) | 2-25(國際西林瓶) | 2-25(國際西林瓶) | 2-25(國際西林瓶) | 2-25(國際西林瓶) | 2-25(國際西林瓶) |
| 灌裝頭數 | 4 | 6 | 8 | 10 | 12 | 20 | 24 |
| 生產能力(pcs/h) | 120(2ml) | 180(2ml) | 200(2ml) | 300(2ml) | 400(2ml) | 500(2ml) | 650(2ml) |
| 洗瓶合格率(%) | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 |
| 洗瓶破損率(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
| 滅菌溫度(°C) | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 |
| 排風量(m3/h) | 3000 | 3000 | 4100 | 4100 | 7500 | 8,000-10,000 | 8,000-10,000 |
| 灌裝精度(%) | ≤ ±2.5 (機械式驅動容積泵、陶瓷泵、不銹鋼泵) ≤ ± 0.5-1.0 (伺服驅動容積泵) | ||||||
| 加塞合格率(%) | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 | ≥ 99 |
| 空氣層流潔凈度(Class) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 真空抽速(m3/h) | 10 | 30 | 50 | 60 | 60 | 100 | 120 |
| 電容量 | 66.6 | 75.6 | 75.6 | 106.6 | 106.6 | 212.6 | 232.6 |
| 電源 | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz | 385V 50Hz |
| 總重量 | 6300 | 6300 | 7900 | 7900 | 9400 | 10900 | 14600 |
| 外形尺寸(LxWxH) (mm) | 8,550 × 2,540 × 2,330 | 8,550 × 2,540 × 2,330 | 9,620 × 2,540 × 2,330 | 9,620 × 2,540 × 2,330 | 10,280 × 3,230 × 2,360 | 12,730 × 2,600 × 2,620 | 11,790 × 5,700 × 2,620 |
