產品概述

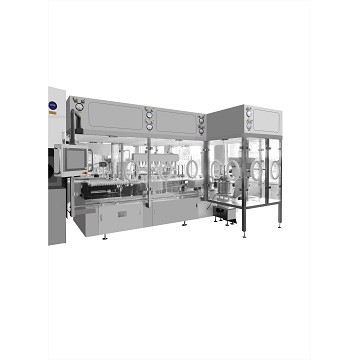

KGF系列西林瓶液體灌裝加塞機采用10針直線跟蹤灌裝，轉盤真空加塞，壓塞。新型陶瓷柱塞計量泵、精度高、效率高、速度快。 本機采用PLC程序控制機電一體化，具有無瓶不灌裝，無瓶不加塞。外表采用優質不銹鋼，符合GMP規范要求。
性能特點
◆本機融合先進智能電控技術、簡潔直觀的人機界面，實現了完美的機電一體化設計；
◆主傳動在環節遠距離采用高強力PU同步帶，近距環節采用大撥輪，提升安全系數，延長設備使用周期；
◆跟蹤采用伺服電機，跟蹤速度與運瓶速度完全一致，有效避免針頭與瓶口內壁接觸，回程采用二次多項式曲線，無速度和加速度突變，機械沖擊幾乎為零，機器工作平穩；
◆灌裝方面突破了傳統的凸輪擺桿機構，采用高精度、小步角的伺服電機搭配穩定可靠的伺服驅動器，通過預壓式滾珠絲母副將電機軸旋轉運動換成陶瓷泵柱塞需要的直線運動，組成高精度伺服灌裝機構。通過人機界面給伺服電機設置不同脈沖值，可適應不同裝量需求，還可以對某一支泵進行微調；
◆主機外圍安裝不銹鋼層流框架，框架以圓形為主，外形美觀且無衛生死角，保證設備在潔凈區工作。
根據客戶的需要，還可供選配：
◆西門子、施耐德、三菱、臺達等品牌控制系統；
◆塵埃粒子、風速在線檢測、報警、記錄、打印系統；
◆ORABS、CRABS、無菌隔離器系統。
技術參數
| 產品型號 | KGF4 | KGF6 | KGF8 | KGF10 | KGF12 | KGF20 | KGF24 |
|---|---|---|---|---|---|---|---|
| 適用規格 | 2-25(國際西林瓶) | ||||||
| 灌裝頭數 | 4 | 6 | 8 | 10 | 12 | 20 | 24 |
| 生產能力(瓶/分鐘) | 120(2ml) | 180(2ml) | 200(2ml) | 300(2ml) | 400(2ml) | 500(2ml) | 650(2ml) |
| 灌裝精度(%) | ≤ ±2.5(機械式驅動容積泵、陶瓷泵、不銹鋼泵) ≤ ±0.5-1(伺服驅動容積泵) | ||||||
| 加塞合格率(%) | ≥ 99 | ||||||
| 空氣層流潔凈度(級) | 100 | ||||||
| 真空抽速(m3/h) | 10 | 30 | 50 | 60 | 60 | 100 | 120 |
| 功率 | 5 | 10 | |||||
| 電源 | 380V 50Hz | ||||||
| 重量 | 2300 | 2500 | 4800 | ||||
| 外形尺寸(L × W × H)(mm) | 3220×2540×2430 | 3399×3133×2430 | 3950×2600×2430 | 3300×5700×2430 | |||
