產品描述：

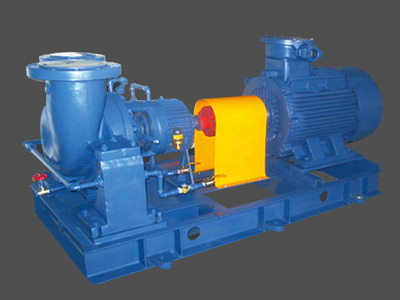

AY型離心油泵供輸送不含固體顆粒的石油、液化氣等介質，特別適用輸送高溫、高壓、易燃、易爆或有毒的液體。適合于石油精制、石油化工和化學工業等用。AY型系列泵是在Y型系列泵基礎上改造及重新設計的節能新產品，其結構形式、安裝尺寸和 性能范圍保持與Y型油泵相同，效率比Y型油泵平均提高5%-8%。
性能范圍
流量Q：2.5-600m3/h
揚程H：30~330m
溫度T：-45℃～420℃
結構說明
AY型油泵分為單級單吸、兩級單吸懸臂式離心油泵；單級雙吸、兩級單吸、兩級雙吸兩端支承式離心油泵等結構形式。殼體徑向部分，泵安裝的支承面在軸心線的水平面上，泵的進口分垂直向上與水平兩種，出口垂直向上。泵主要由泵體、葉輪、軸、泵蓋、機械密封部件等主要部件組成。泵的軸向力由葉輪平衡孔平衡。
軸承：軸承體內裝有一個徑向球軸承和一組推力球軸承，采用甩油環稀油潤滑。軸承體外表面鑄有散熱片，軸承有空冷(T<120℃)、風冷(T=120--260℃)、(T=260--420℃)三種方式供不同使溫度選用，風冷適用于缺水或水質差的地區選用。
軸封：有填料密封、波紋管密封、平衡型和串聯型機械密封。軸封腔外面鑄有可供選擇的水冷夾套，當介質溫度超過66℃或碳?xì)浠衔锝橘|(zhì)溫度超過150℃時用。
傳動：為了泵檢修方便，采用柔性加長聯軸器，泵通過朕軸器由電動機直接驅動。從電動機端看泵為逆時針?lè)较蛐D(zhuǎn)。
泵的管路系統
1、冷卻水是根據溫度和使用要求，對軸封腔、軸承或泵支架進行冷卻，水量每一支管路建議為0.2-0．7m3/h，其壓力為0．2-0．3MPa。
2．密封沖洗是根據泵輸送介質及其溫度、壓力等工作條件不同而不同的，每個泵腔的封液量見下頁，內供或外供均可。
過流部件材質
T≤120℃時選用普通鑄鐵
T=120℃-260℃時選用鑄鋼
T=260℃-420℃時選用不銹鋼
型號說明
例：250AYSⅢ150x2c
250—-泵進水口口徑
A—泵次改造
y--離心油泵
S--級葉輪為雙吸，單吸葉輪無S標識
Ⅲ一過流部位零件材料代號
150--泵單級揚程
2--水泵級數，總揚程為150x2=300m
C--葉輪第三次切割數(A、B、C…)
