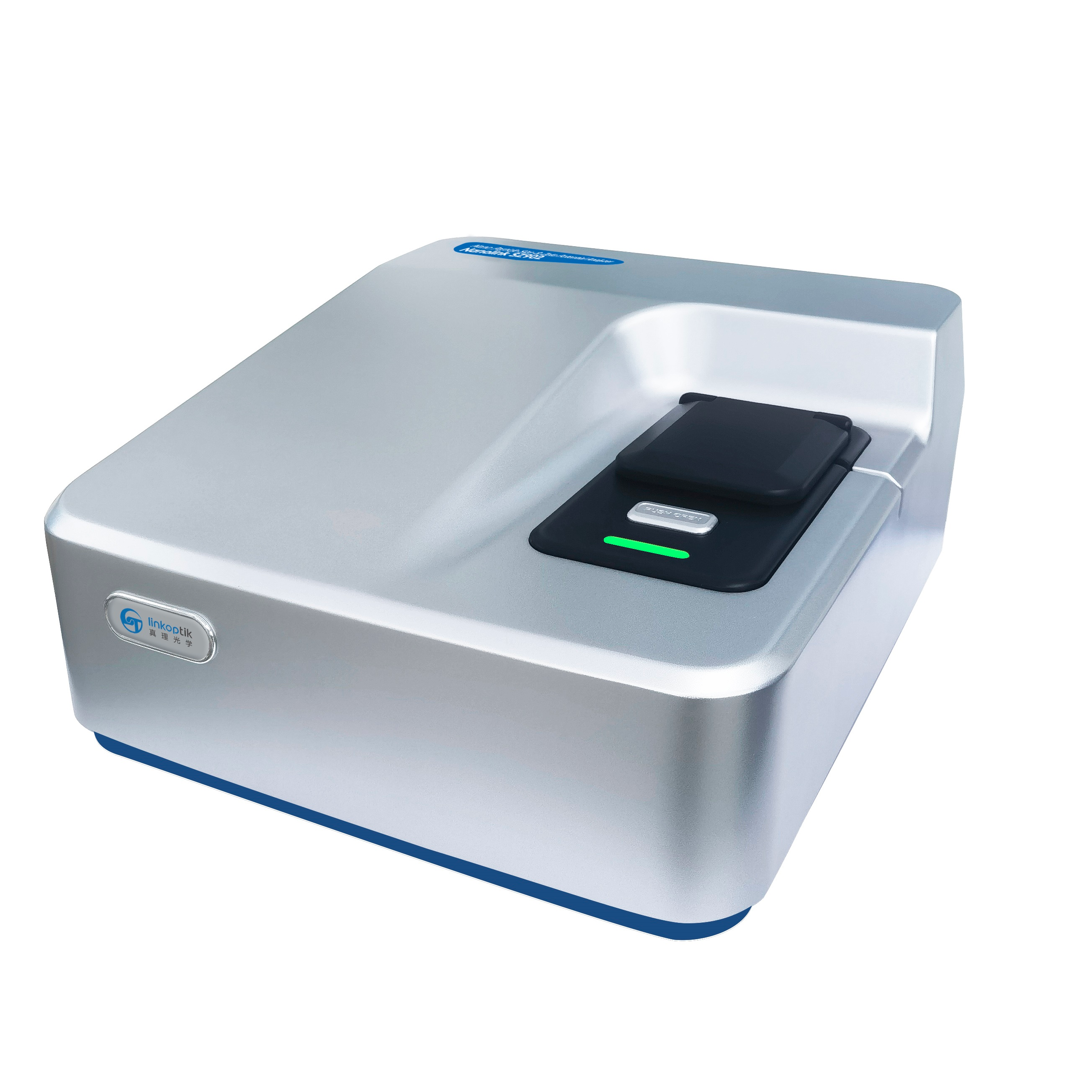

Nanolink SZ902 納米粒度及 Zeta電位分析儀
SZ902納米粒度及 Zeta電位分析儀是繼SZ901之后推出的又一款高性能動態光散射納米粒度儀產品，加持了全新的自動變焦技術實現對納米樣品的多角度測量，無需稀釋即可對各種不同濃度的有機或無機納米顆粒、乳液、高分子聚合物、膠束、病毒抗體及蛋白質等納米樣品的粒度及Zeta電位快速測量。
優異性能：
1. 測量范圍覆蓋0.3nm – 15um,可提供經典90°以及12°和173°多角度測量
2. 激光多普勒電泳技術用于Zeta電位分析，可準確預知分散體系的穩定性及顆粒團聚的傾向性
3. 加持自動恒溫技術的最高功率可達50mW, 波長638nm的固體激光光源，儀器即開即用
4. 獨創的激光光源與照明光及參考光的一體化及光纖分束技術
5. 獨創的信號光與參考光的光纖合束及干涉技術
6. 集成光纖技術的高靈敏度和極低暗電流(20cps)的光子檢測器
7. 常規溫度控制范圍可達-10°C~ 120°C, 精度±0.1°C
8. 新一代高速數字相關器，動態范圍大于1011
9. 冷凝控制 – 干燥氣體吹掃技術
AI產品描述：
