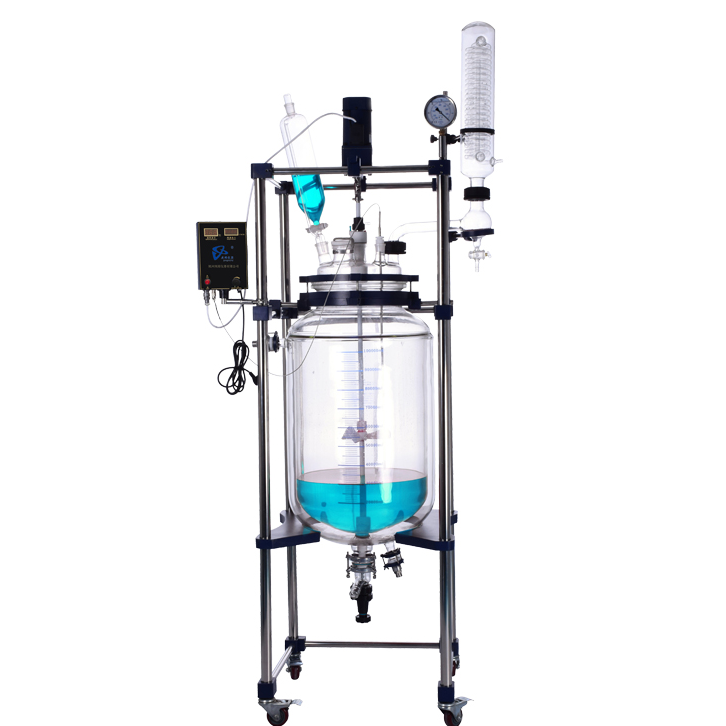

本機具有電動恒速攪拌系統、冷凝、滴加系統，釜體夾層需外接加熱或制冷的循環設備。在攪拌物料的同時，通過夾層注入循環的熱溶液或冷卻液，對釜內的物料進行恒溫的加熱或制冷。物料進行加熱反應時，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。
工作原理
本機具有電動恒速攪拌系統、冷凝、滴加系統，釜體夾層需外接加熱或制冷的循環設備。在攪拌物料的同時，通過夾層注入循環的熱溶液或冷卻液，對釜內的物料進行恒溫的加熱或制冷。物料進行加熱反應時，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。
本系列產品使用需配套真空裝置、高溫或低溫的循環裝置等組成系統裝置。
基本配置
? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。
? 框架式主體，采用鋁合金+不銹鋼材質。
? 玻璃+四氟放料閥門，無積液側放料。
? 低速增力電機，變頻調速，通過旋扭微調，雙顯調速盒可數字顯示轉速和釜內物料溫度。
? 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。
? 采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。
? 真空壓力表顯示實時真空，指針顯示。
? 月牙式+三葉輪雙層攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。
? 機器底部設有帶剎車的萬向輪，可整體移動，操作方便。
? 熔斷器安全保護。
技術參數
| 型號 | GSFT-100L | |
| 釜體容量 | 100L 內徑465mm外徑510mm內長696mm | |
| 夾層容量 | 約25L | |
| 電壓頻率 | 220V/50HZ | |
| 攪拌電機功率 | 200W1/3 | |
| 攪拌轉速 | 0-450rpm/min | |
| 釜體溫度范圍 | -80℃~ +250℃ | |
| 測溫精度 | ±1℃ | |
| 真空度 | 0.098Mpa | |
| 釜蓋Φ340mm六口 | 攪拌口 | Φ60mm法蘭口 |
| 冷凝回流口 | 50#球磨口 | |
| 恒壓漏斗口 | 40#標口 | |
| 減壓口 | 34#標口 | |
| 測溫口 | Φ45mm法蘭口 | |
| 固體加料口 | Φ80mm法蘭口 內徑Φ60mm 配套四氟蓋 | |
| 攪拌槳 | Φ17×1200H(mm) 葉展240mm | |
| 冷凝器 | Φ120mm×600H(mm) 下Φ60mm法蘭口 | |
| 冷凝面積 | 0.5㎡ | |
| 回流彎頭 | 上Φ60法蘭口 左50#球磨塞 | |
| 恒壓漏斗 | 2L 上29#標口配玻璃塞 下40#標塞 | |
| 減壓閥 | 34#標塞閥 放氣咀（寶塔接頭）外徑12mm | |
| 夾層進出循環口 | Φ45mm法蘭口配套法蘭盤、6分外絲轉接頭 | |
| 放料口 | Φ75mm法蘭 Φ42mm放料孔 斜出料口（寶塔接頭）Φ34mm 離地350mm | |
| 真空抽氣咀 | 寶塔接頭外徑12mm | |
| 冷凝盤管進出循環咀 | 寶塔接頭外徑15mm | |
| 整機占空間尺寸 | 950×750×2390mm寬深高 | |
| 機器凈重 | 95KG | |
| 包裝尺寸 | 1920×720×970mm 木箱1.34m3 | |
| 包裝重量 | 152KG | |
