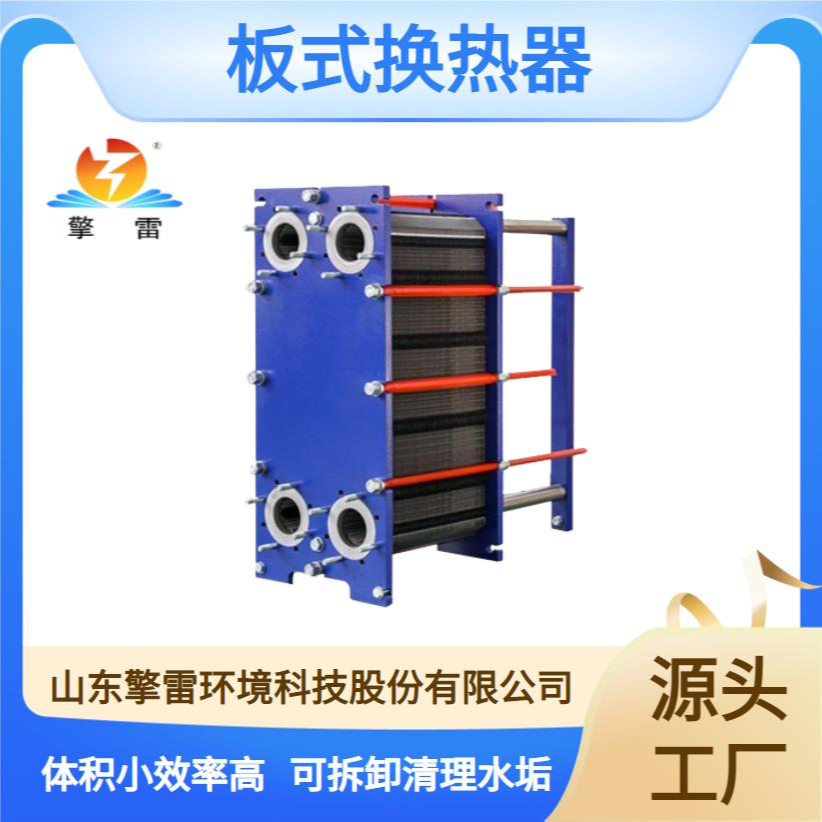

板式換熱器是一種用于傳熱的裝置，其運用了板式的結構設計，通過流體在板間流動進行傳熱。
板式換熱器廣泛應用于化工、制藥、食品、紡織、冶金等行業中，用于冷卻、加熱和蒸發等工藝過程。它由一系列的熱交換板和密封組件組成，根據不同的傳熱需求，可以選擇不同的板式換熱器結構和類型。
板式換熱器的主要結構包括兩個主要部分：熱交換板和密封組件。熱交換板由一組薄的金屬板組成，這些金屬板通過波紋折疊或帶波紋形狀的展開，以增加板的強度和傳熱效率。密封組件則通過將板式換熱器的流體分配和密封起到分離作用，確保流體在板間正確流動而不發生泄漏。
與其他傳熱設備相比，板式換熱器具有以下幾個優點:
傳熱效率高:板式換熱器的熱交換板具有較大的傳熱面積，通過薄板的波紋結構和不同的流體流動方式，能夠更大限度地提高傳熱效果，達到較高的傳熱效率。
結構緊湊:板式換熱器由一系列熱交換板組成，它們可以在一定的空間內進行緊密堆疊，有效利用設備空間，減小設備體積。相對于其他傳熱設備，板式換熱器的結構更為緊湊。
溫差大:板式換熱器的熱交換板可以承受較高的溫度差，有利于實現不同流體之間的熱量交換，提高換熱效率。
清洗維護方便:由于板式換熱器結構清晰簡單，容易拆裝，方便進行清洗和維護，減少了設備維護的難度和時間。
板式換熱器的應用范圍非常廣泛。在化工行業中，板式換熱器用于各種流體之間的冷卻、加熱和蒸發過程，例如原料預熱、廢熱回收和溶液濃縮等。在制藥行業中，板式換熱器用于藥品和生物制品的生產過程中，如溶劑回收和殺菌滅活。在食品行業中，板式換熱器用于食品加工和冷卻過程中，如果汁濃縮和奶品加熱。在紡織和冶金行業中，板式換熱器用于染色和冶煉等工序中的熱量傳遞。
板式換熱器適用于大流量小溫差的液液換熱工況，換熱面積可根據需要增減板片靈活調整。
1、組成部件：夾板，板片，導軌，螺栓，密封膠條，接口法蘭（或膠套），支柱
2、使用范圍：氣液換熱，液液換熱，尤其液液換熱更佳
3、缺點：不耐高溫高壓，易漏液，腐蝕裕量小，如需更換膠條費用較高
4、優點：可以拆卸清理水垢，壞的板片可以拆卸更換，換熱效率高
5、材質：304/316L/鈦材/哈氏合金（因2205材質硬度高，在加工過程中易脆裂，所以一般不做2205材質的）
